對于嵌入式硬件開發者而言，意法半導體的SAM3S系列微控制器因其高性能、低功耗和豐富的外設接口而備受青睞。一份詳盡、權威的硬件開發文檔是項目成功的重要基石。本文將圍繞“SAM3S硬件開發文檔”這一核心，為您梳理關鍵資源，并介紹如何在開發者社區（如CSDN）高效獲取相關指南與參考設計。

一、官方核心硬件開發文檔概覽

進行SAM3S硬件開發，首要任務是掌握官方發布的第一手資料。這些文檔通常可以在意法半導體的官方網站找到，主要包括：

1. 數據手冊：這是硬件設計的根本。它詳細定義了芯片的電氣特性、引腳定義、工作條件、封裝信息等，是進行原理圖設計和PCB布局的絕對依據。
2. 參考手冊：深入闡述芯片的系統架構、內存映射、以及每一個外設（如UART、SPI、ADC、PWM等）的寄存器級工作原理。它是底層驅動開發的必備指南。
3. 應用筆記：針對特定應用場景（如低功耗設計、電機控制、USB通信等）提供的硬件和軟件解決方案，包含電路設計建議、布局布線和調試技巧，極具實踐價值。

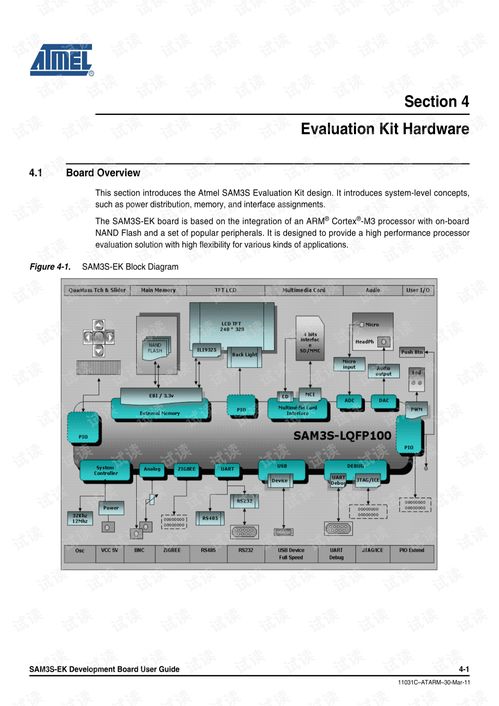

4. 評估板用戶指南與原理圖：官方評估板（如SAM3S-EK）的文檔和設計文件是絕佳的學習范本。其展示了官方推薦的電源設計、時鐘電路、外部存儲器接口、調試接口等關鍵電路的實現方式，可直接借鑒或修改用于自己的項目。

二、在CSDN平臺查找與下載相關資源

CSDN作為國內領先的開發者社區，匯集了大量工程師分享的技術資源。您可以按以下路徑高效查找SAM3S硬件開發資料：

1. 精準搜索：在CSDN搜索欄使用關鍵詞組合，例如：

• “SAM3S 硬件設計指南”

• “SAM3S-EK 原理圖 PDF”

• “SAM3S 最小系統 PCB”

• “SAM3S 開發板 用戶手冊”

1. 篩選優質資源：優先查看被收藏多、評分高、評論積極的博文或下載資源。許多資深工程師會分享他們基于官方文檔翻譯、的要點，或是自己項目中的硬件設計心得、踩坑記錄，這些內容往往比純文檔更具實操指導意義。
2. 資源下載內容：在CSDN上可能找到的寶貴資源包括：

• 整理打包的官方文檔合集（數據手冊、參考手冊等）。

• 評估板原理圖、PCB文件的本地備份。

• 自行設計的SAM3S核心板、擴展板的開源硬件資料。

• 針對電源、復位、調試接口等關鍵電路的詳細設計筆記。

三、硬件開發關鍵點提示

結合文檔與社區經驗，SAM3S硬件開發需特別注意：

• 電源系統：確保內核、I/O、模擬部分供電電壓準確、紋波小，并注意上電時序要求。
• 時鐘電路：主晶振、RTC晶振的選型、負載電容匹配及PCB布局需嚴格按手冊進行，以保證系統穩定。
• 調試接口：SWD/JTAG接口的線路應盡量短，并正確連接上拉電阻。
• PCB布局：高頻數字信號、模擬信號、電源路徑應合理分區，注意地平面完整性，關鍵信號線（如時鐘、USB差分線）需做阻抗控制。

結論

系統性的硬件開發始于對官方文檔的深入研讀，并輔以開發者社區（如CSDN）的實踐資源與經驗分享。建議開發者建立自己的資料庫，將SAM3S的官方文檔、下載的參考設計以及社區精華帖分類歸檔。通過“理論（官方文檔）+ 實踐（參考設計）+ 交流（社區經驗）”的模式，能夠有效規避常見設計陷阱，加速SAM3S系列硬件的開發進程，為后續的嵌入式軟件開發打下堅實的基礎。
